首頁>產品中心>調節閥系列

YH220M 氣動雙層多孔籠式調節閥

·閥體結構緊湊，流體通道呈S型，設有導流翼，防止素流

·壓降損失小、流量大、可調范圍廣、流量特性精度高

·閥塞設有三重密封，泄漏量更小，泄漏等級高

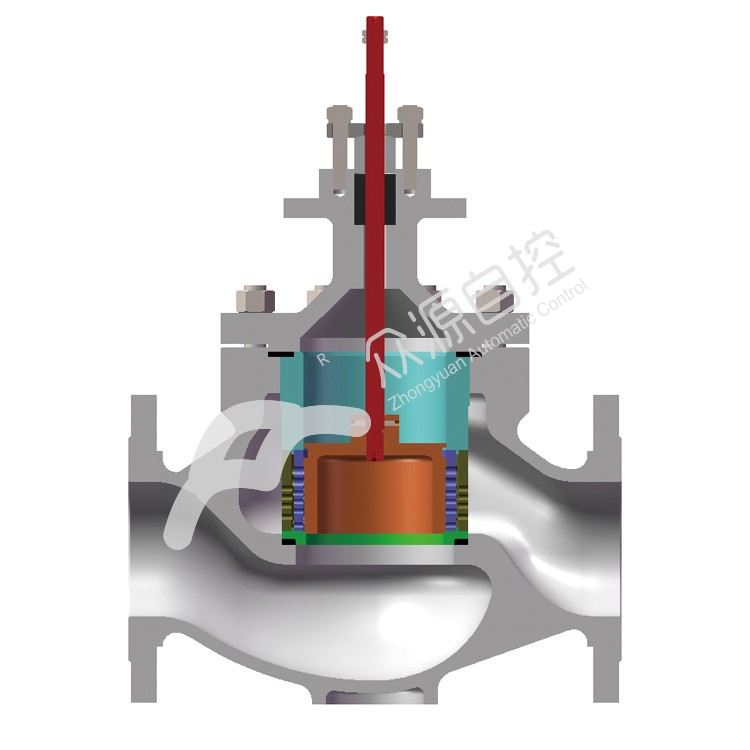

·雙層多孔式套筒的采用，進一步地提高了內件的降噪音性能

獲取報價

產品詳情

流體掌控間，眾源展非凡

產品特點
應用標準
選擇閥體部件
結構型式
主要性能指標

產品特點

閥體結構緊湊，流體通道呈S型，設有導流翼，防止素流
壓降損失小、流量大、可調范圍廣、流量特性精度高
閥塞設有三重密封，泄漏量更小，泄漏等級高
雙層多孔式套筒的采用，進一步地提高了內件的降噪音性能
The use of double-layer porous pressure cage further improves the noise reduction performance of the internals

應用標準

	中國標準 Chinese Standard	美國標準 American Standard
質量保證 Quality assurance	ISO9001 TS2710J59	ISO9001
設計制造design and manufacture	GB12224-2005	ASME B16.34
法蘭標準 flange standard	GB9113,GB9124.1 HG20592-2009	ASME B16.5
結構長度 length of structure	GB/T17213.3	ASME B16.10 ISA S75.03
檢驗和試驗標準 inspection and test standard	GB/T4213-2008	ANSI FCI70-2 IEC60534-2-1

選擇閥體部件

公稱通徑DN	mm	40	50	65		80	100	125	150
	inch	1.5	2	2.5		3	4	5	6
公稱通徑DN	mm	200	250	300		350	400	450	500
	inch	8	10	12		14	16	18	20
公稱壓力 PN	PN	16、25、40、64、100、150、260、320、420
	ANSI	CL150、CL300、CL600、900、1500、2500
連接形式 Connect-	法蘭式Flanged:RF、RJ、TG、MFM 焊接式Welding:SW (40-50); SW(50-600)
形式 type	直通鑄造球型閥，壓力平衡閥芯 Through-type casting ball valve,Pressure Balanced Plug
壓蓋形式 Gland	螺栓壓緊式bolt clamp
*上閥蓋溫度范圍 Bonnet temp-	標準型				-17～+230℃
	散熱片型(G)				-45～-17℃,+230～+566℃
	伸長型(D)				-196～-45℃
	波紋管密封型(W)				-45～+350℃
填料 Packing	聚四氟乙烯V形填料聚四氟乙烯碳纖維柔性石墨 Teflon V-ring, Teflon fiber,, Grafoil
墊圈 Gasket	金屬纏繞石墨墊、金屬鋸齒型(316) matel wound graphite Gasket、Grooved metal gasket (316 stainless steel)
表面涂層 Painting color	淺咖啡色(環氧樹脂),閥體閥蓋材質為不銹鋼時，均不加涂層。 Light curry (Epoxy resin group)is standard. In the case of stainless steel body, no painting is standard.

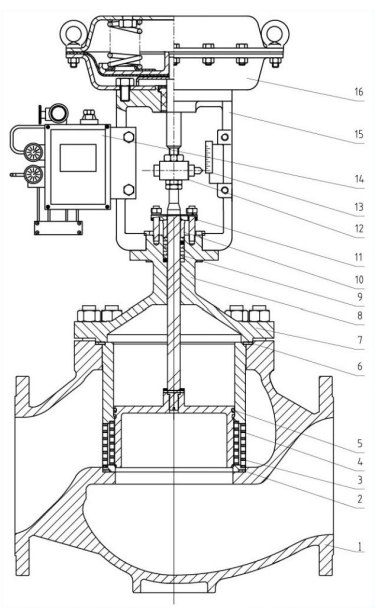

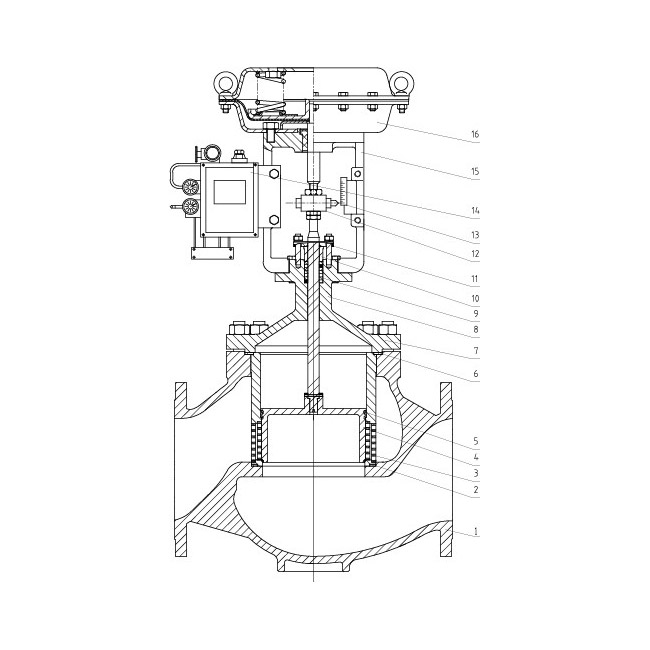

結構型式

主要性能指標

CV值及額定行程 CV value and rated stroke	高容量閥芯；高精度流量特性閥芯 High capacity plug ; High accuracy flow characteristic plug
流量特性 Flow characteristics	金屬閥座 Metal seat rinc	高容量 high capacity	等百分比特性(%)和線性特性(L) Equal percentage character (%)and linear character (L)
	軟閥座 Soft seat ring
	金屬閥座 Metal seat ring	高精度 high accuracy	等百分比特性(%)和線性特性(L) Equal percentage character (%) and linear character (L)
	軟閥座 Soft seat ring
可調范圍 Adjustable range	50:1
泄漏等級 Leakage level	硬密封(hard sealing):標準(standard)Class IV,特需(special)Class V			軟密封(soft sealing):Class VI
基本誤差 Fundamental error	標準型：±1.5%(帶定位器);伸長型：±2.5%(帶定位器)
回差 Backlash	標準型：±1.5%(帶定位器);伸長型：±2.5%(帶定位器)
死區 Dead zone	標準型：±0.6%(帶定位器);伸長型：±1%(帶定位器)
始終點偏差 Start point deviation	±2%(帶定位器)
額定行程偏差 Rated travel deviation	±2%(帶定位器)
