Specially designed for steam and industrial fluids

專為蒸汽及工業流體設計

提供靈活的控制閥解決方案！

精準控制，盡在掌握 !

  • YH100PR 氣動軟密封單座調節閥
  • YH100PR 氣動軟密封單座調節閥

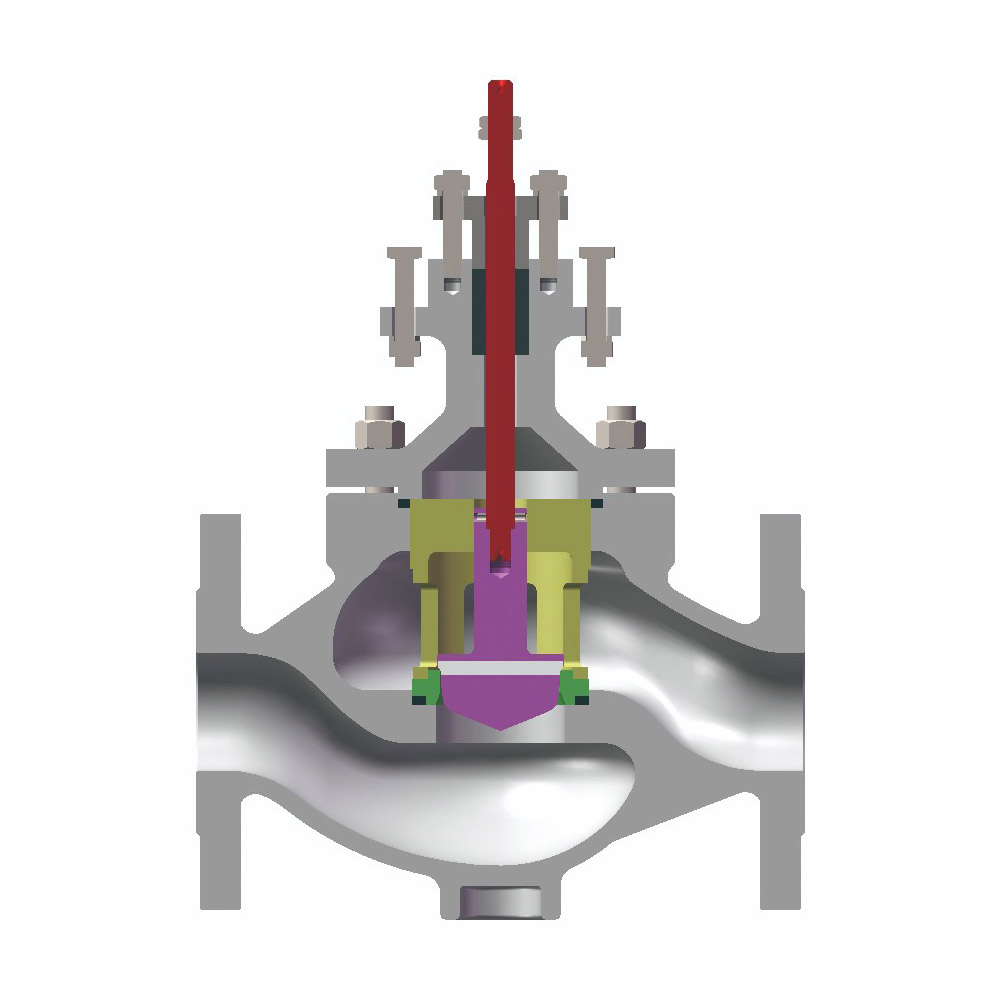

YH100PR 氣動軟密封單座調節閥

·結構緊湊，通道呈S型，壓降損失小
·可調范圍廣，流量特性精度高
·動態穩定性好，噪音低，防空化氣蝕
·閥芯導向面積大，抗震性好
·產品符合GB/T4213-2008 標準
·適用于控制各種高溫、低溫的流體
獲取報價
咨詢客服

產品詳情

流體掌控間，眾源展非凡

  • 產品特點
  • 應用標準
  • 選擇閥體部件
  • 結構型式
  • 主要性能指標

  • 產品特點

    ·結構緊湊，通道呈S型，壓降損失小
    ·可調范圍廣，流量特性精度高
    ·動態穩定性好，噪音低，防空化氣蝕
    ·閥芯導向面積大，抗震性好
    ·產品符合GB/T4213-2008 標準
    ·適用于控制各種高溫、低溫的流體


  • 應用標準

    中國標準
    Chinese Standard    		美國標準
    American Standard
    質量保證
    Quality assurance    		ISO9001ISO9001
    設計制造
    design and manufacture    		GB12224-2005ASME B16.34
    法蘭標準
    flange standard    		GB9113,GB9124.1
    HG20592-2009    		ASME B16.5
    結構長度
    length of structure    		GB/T17213.3ASME B16.10
    ISA S75.03
    檢驗和試驗標準
    inspection and test standard    		GB/T4213-2008ANSI FCI70-2
    IEC60534-2-1


  • 選擇閥體部件


    公稱通徑DN    		mm15202532405065
    inch1/23/411.251.522.5

    公稱通徑DN    		mm80100125150200250300
    inch345681012
    公稱壓力
    PN    		PN16、25
    ANSICL150、CL300
    連接形式
    Connections    		法蘭式Flanged ;RF
    形式
    type    		直通單座鑄造球型閥，不平衡閥芯straight bore single casting ball valve,Unbalance plug
    壓蓋形式
    Gland    		螺栓壓緊式bolt clamp
    *上閥蓋
    溫度范圍
    Bonnet temp    		常溫型(P)Normal-17～+230℃
    填料
    Packing    		聚四氟乙烯V形填料、PPL、柔性石墨
    Teflon V-ring, PPL、Grafiol,
    墊圈
    Gasket    		金屬纏繞石墨墊、金屬鋸齒型(316)
    matel wound graphite Gasket、Grooved metal gasket (316 stainless steel)
    涂層
    Painting color    		淺咖啡色(環氧樹脂),閥體閥蓋材質為不銹鋼時，均不加涂層。
    Light curry (Epoxy resin group) is standard. In the case of stainless steel body, no painting is standard.

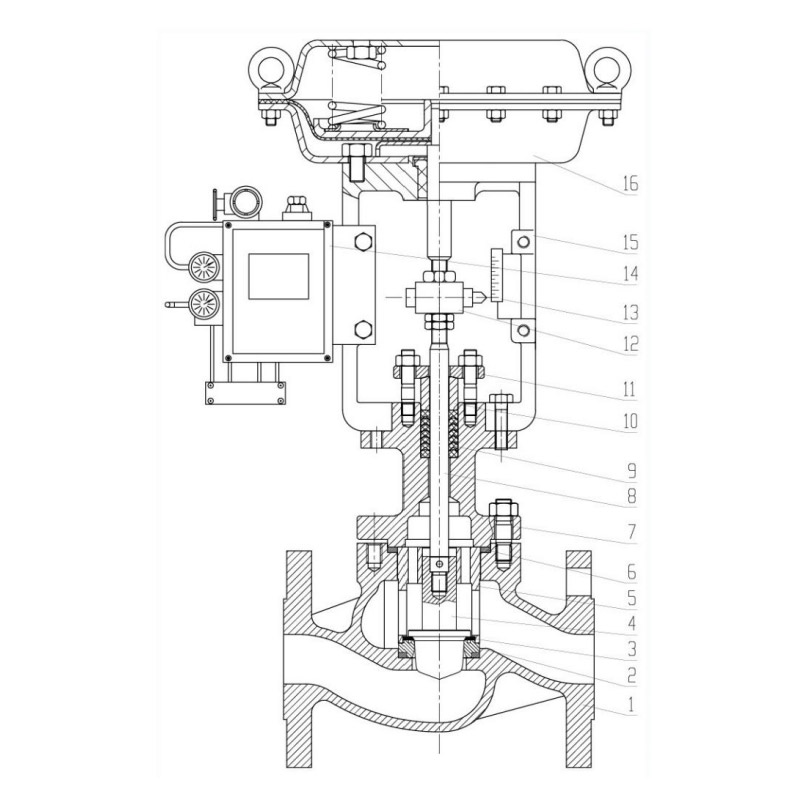

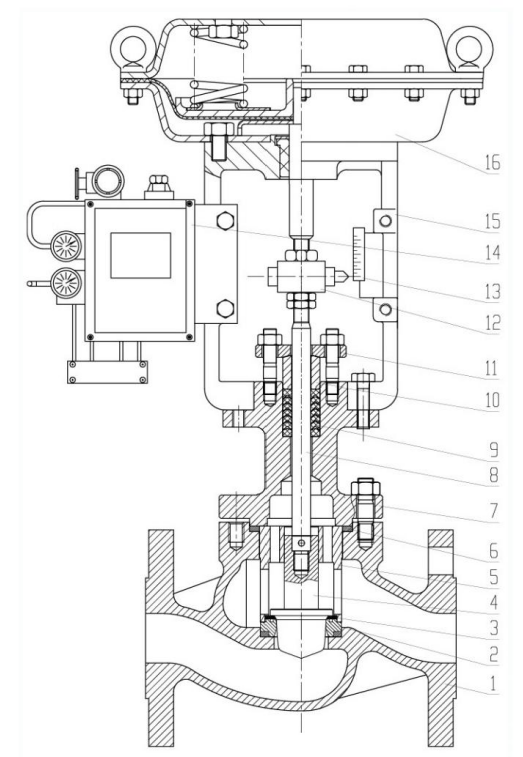

  • 結構型式

    下載 (1).png

  • 主要性能指標


    流量特性
    flow
    characteris-
    tics

    ≥DN32    		軟閥座
    Soft seat ring    		高容量
    high capacity    		等百分比特性(%)和線性特性(L)
    equal percentage character(%) and linear character (L)
    軟閥座
    Soft seat ring    		高精度
    high accuracy    		等百分比特性(%)和線性特性(L)
    equal percentage character(%) and linear character (L)
    可調范圍
    Adjustable range    		50:1(Cv≥0.25)、30:1(Cv≤0.16)
    泄漏等級
    Leakage level    		軟密封(soft sealing): Class VI
    基本誤差
    Fundamenta l error    		標準型：±1.5%(帶定位器);伸長型：±2.5%(帶定位器)
    回差
    Backlash    		標準型：±1.5%(帶定位器);伸長型：±2.5%(帶定位器)
    死區
    Dead zone    		標準型：±0.6%(帶定位器);伸長型：±1%(帶定位器)
    始終點偏差
    Start point deviation    		±2%(帶定位器)
    額定行程偏差
    Rated travel devia-
    tion    		±2%(帶定位器)
