Specially designed for steam and industrial fluids

專為蒸汽及工業流體設計

提供靈活的控制閥解決方案！

精準控制，盡在掌握 !

  • YH200M 氣動籠式調節閥
  • YH200M 氣動籠式調節閥

YH200M 氣動籠式調節閥

·閥體結構緊湊，流體通道呈S型，設有導流翼，防止素流

·壓降損失小、流量大、可調范圍廣、流量特性精度高

·閥塞設有三重密封，泄漏量更小，泄漏等級高

·動態穩定性好，噪音低，空化腐蝕小

·配用多彈簧薄膜執行機構，結構緊湊、體積小湊、輸出力大


獲取報價
咨詢客服

產品詳情

流體掌控間，眾源展非凡

  • 產品特點
  • 應用標準
  • 選擇閥體部件
  • 結構型式
  • 主要性能指標

  • 產品特點

    閥體結構緊湊，流體通道呈S型，設有導流翼，防止素流

    壓降損失小、流量大、可調范圍廣、流量特性精度高

    閥塞設有三重密封，泄漏量更小，泄漏等級高

    動態穩定性好，噪音低，空化腐蝕小

    配用多彈簧薄膜執行機構，結構緊湊、體積小湊、輸出力大


  • 應用標準


    		中國標準
    Chinese Standard    		美國標準
    American Standard
    質量保證
    Quality assurance    		ISO9001
    TS2710J59    		ISO9001
    設計制造
    design and manufacture    		GB12224-2005ASME B16.34
    法蘭標準
    flange standard    		GB9113,GB9124.1
    HG20592-2009    		ASME B16.5
    結構長度
    length of structure    		GB/T17213.3ASME B16.10
    ISA S75.03
    檢驗和試驗標準
    inspection and test standard    		GB/T4213-2008ANSI FCI70-2
    IEC60534-2-1


  • 選擇閥體部件


    公稱通徑DN    		mm40506580100125150
    inch1.522.53456

    公稱通徑DN    		mm200250300350400450500
    inch8101214161820
    公稱壓力
    PN    		PN16、25、40、64、100、150、260、320、420
    ANSICL150、CL300、CL600、900、1500、2500
    連接形式
    Connections    		法蘭式Flanged:RF、RJ、TG、MFM
    焊接式Welding:SW(40-50); SW(50-600)
    形式
    type    		直通鑄造球型閥，壓力平衡閥芯
    Through-type casting ball valve,Pressure Balanced Plug
    壓蓋形式
    Gland    		螺栓壓緊式bolt clamp


    *上閥蓋
    溫度范圍
    Bonnet temp    		標準型-17～+230℃
    散熱片型(G)-45～-17℃,+230～+566℃
    伸長型(D)-196～-45℃
    波紋管密封型(W)-45～+350℃
    填料
    Packing    		聚四氟乙烯V形填料聚四氟乙烯碳纖維柔性石墨
    Teflon V-ring, Teflon fiber,, Grafoil
    墊圈
    Gasket    		石墨復合墊、金屬纏繞石墨墊、金屬鋸齒型(316)
    Graphite composite Gasket、matel wound graphite Gasket.
    Grooved metal gasket (316 stainless steel)
    涂層Painting color淺咖啡色(環氧樹脂),閥體閥蓋材質為不銹鋼時，均不加涂層。
    Light curry(Epoxy resin group)is standard. In the case of stainless steel body, no painting is standard.

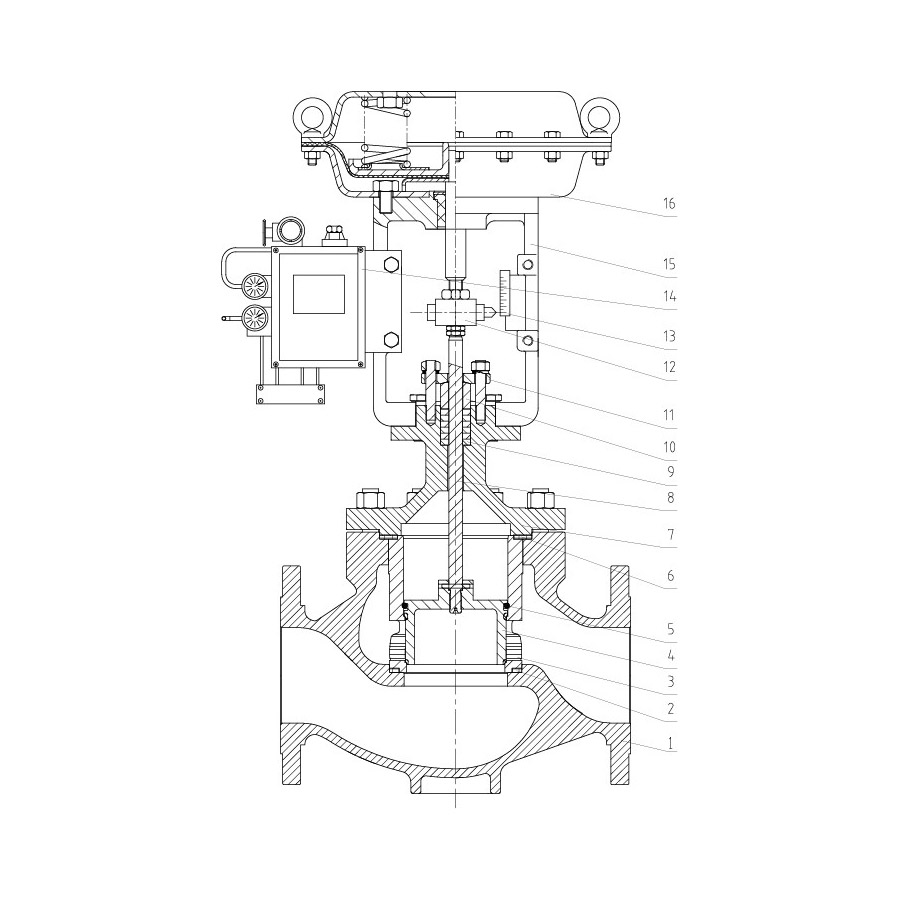

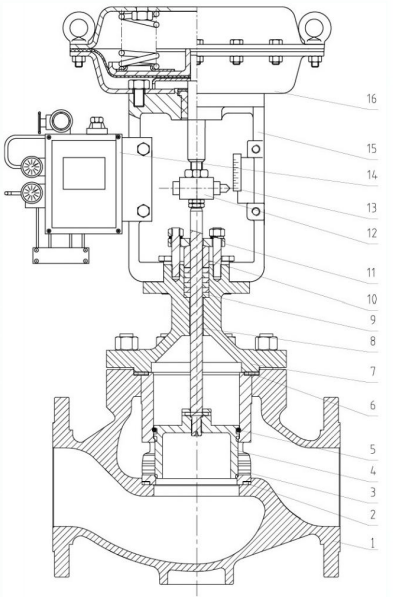

  • 結構型式

    下載 (3).png

  • 主要性能指標

    CV值及額定行程
    CV value and
    rated stroke    		高容量閥芯；高精度流量特性閥芯
    High capacity plug ; High accuracy flow characteristic plug

    流量特性
    Flow
    characteristics    		金屬閥座
    Metal seat rino    		高容量
    high
    capacity    		等百分比特性(%)和線性特性(L)
    Equal percentage character(%) and linear character (L)
    軟閥座
    Soft seat ring
    金屬閥座
    Metal seat ring    		高精度 high
    accuracy    		等百分比特性(%)和線性特性(L)
    Equal percentage character(%) and linear character (L)
    軟閥座
    Soft seat ring
    可調范圍
    Adjustable range    		50:1
    泄漏等級
    Leakage level    		硬密封(hard sealing):標準(standard)Class IV,特需(special)Class V軟密封(soft sealing): Class VI
    基本誤差
    Fundamental error    		標準型：±1.5%(帶定位器);伸長型：±2.5%(帶定位器)
    回差
    Backlash    		標準型：±1.5%(帶定位器);伸長型：±2.5%(帶定位器)
    死區
    Dead zone    		標準型：±0.6%(帶定位器);伸長型：±1%(帶定位器)
    始終點偏差
    Start point
    deviation    		±2%(帶定位器)
    額定行程偏差
    Rated travel
    deviation    		±2%(帶定位器)
