Specially designed for steam and industrial fluids

專為蒸汽及工業流體設計

提供靈活的控制閥解決方案!

精準控制,盡在掌握 !

  • YH200MX 氣動先導籠式調節閥
  • YH200MX 氣動先導籠式調節閥

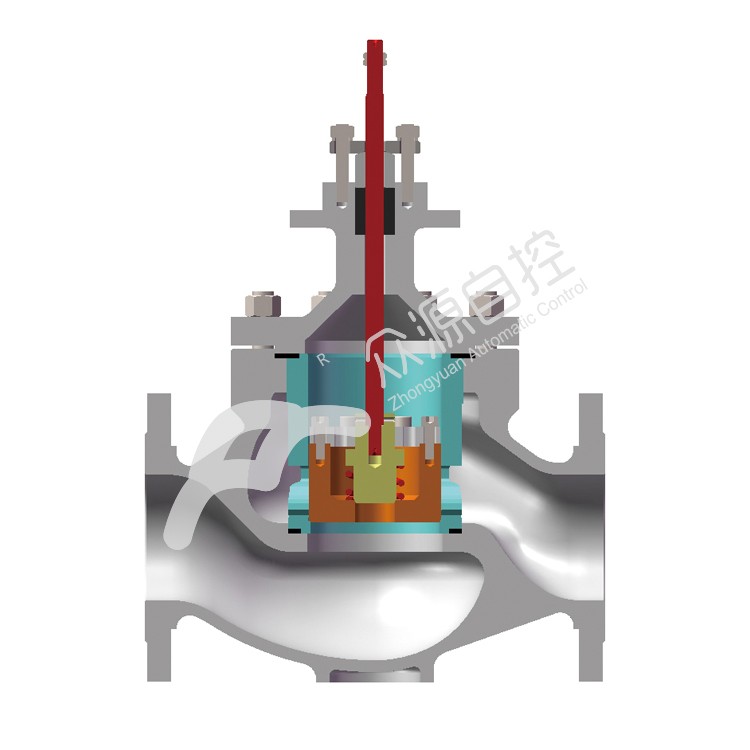

YH200MX 氣動先導籠式調節閥

·結構緊湊,通道呈S型,壓降損失小

·可調范圍廣,流量特性精度高

·動態穩定性好,噪音低,防空化氣蝕

·閥芯導向面積大,抗震性好

·產品符合GB/T4213-2008 標準

·適用于控制各種高溫、低溫的流體


獲取報價
咨詢客服
  • 產品特點
  • 應用標準
  • 選擇閥體部件
  • 結構型式
  • 主要性能指標
  • 產品特點

    閥體流道呈S型,設有導流翼,使其壓降損失小,流量大,可調范圍廣, 流量特性精度高

    在普通籠式調節閥基礎上新增了先導閥芯來實現小開度調節,使得 閥門整體調節能力得到提高

    密封效果好,切斷能力強,對操作要求低,可作放空切斷閥使用

    容量大、動態穩定性優良、適合荷刻工況條件

    配用多彈簧薄膜執行機構或氣缸執行機構,其結構緊湊、輸出力大


  • 應用標準


    中國標準
    Chinese Standard
    美國標準
    American Standard
    質量保證
    Quality assurance
    ISO9001
    TS2710J59
    ISO9001
    設計制造
    design and manufacture
    GB12224-2005ASME B16.34
    法蘭標準
    flange standard
    GB9113,GB9124.1
    HG20592-2009
    ASME B16.5
    結構長度
    length of structure
    GB/T17213.3ASME B16.10
    ISA S75.03
    檢驗和試驗標準
    inspection and test standard

    GB/T4213-2008
    ANSI FC170-2
    IEC60534-2-1


  • 選擇閥體部件


    公稱通徑DN
    mm40506580100125150
    inch1.522.53456

    公稱通徑DN
    mm200250300350400450500
    inch8101214161820
    公稱壓力
    PN
    PN16、25、40、64、100、150、260、320、420
    ANSICL150、CL300、CL600、900、1500、2500
    連接形式
    Connect-
    法蘭式Flanged:RF、RJ、TG、MFM
    焊接式Welding:SW(40-50); SW(50-600)
    形式
    type
    直通鑄造球型閥,壓力平衡閥芯
    Through-type casting ball valve,Pressure Balanced Plug
    壓蓋形式
    Gland
    螺栓壓緊式bolt clamp

    *上閥蓋
    溫度范圍
    Bonnet temp-
    標準型-17~+230℃
    高溫散熱型(G)-45~-17℃,+230~+566℃
    伸長型(D)-196~-45℃
    波紋管密封型(W)-45~+350℃
    填料
    Packing
    聚四氟乙烯V形填料聚四氟乙烯碳纖維柔性石墨
    Teflon V-ring, Teflon fiber,, Grafoil
    墊圈
    Gasket
    金屬纏繞石墨墊、金屬鋸齒型(316)
    matel wound graphite Gasket、Grooved metal gasket
    表面
    涂層
    Painting color
    淺咖啡色(環氧樹脂),閥體閥蓋材質為不銹鋼時,均不加涂層。
    Light curry (Epoxy resin group) is standard. In the case of stainless steel body, nopainting is standard.

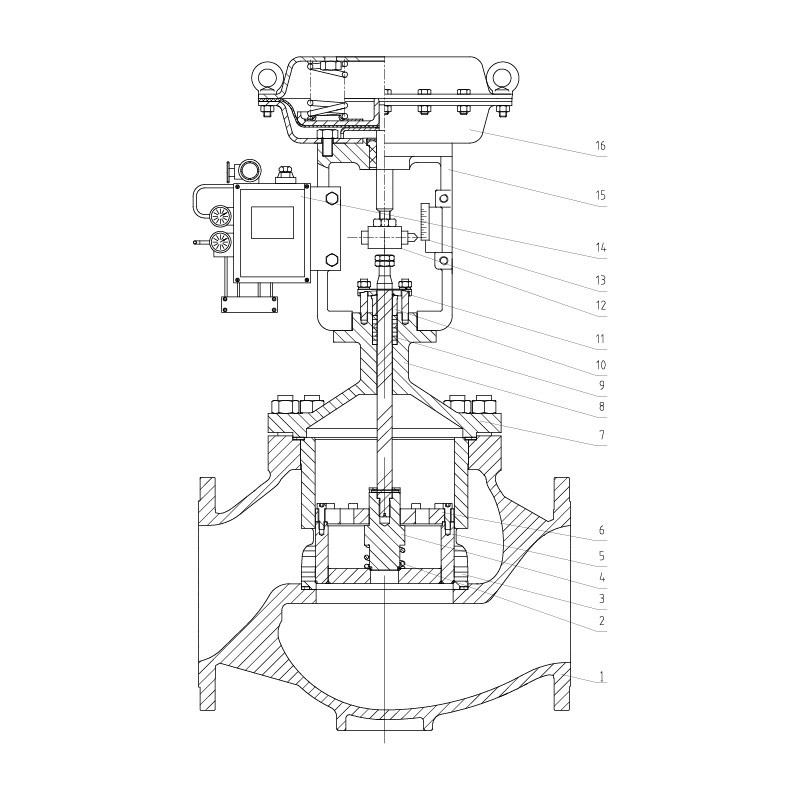

  • 結構型式

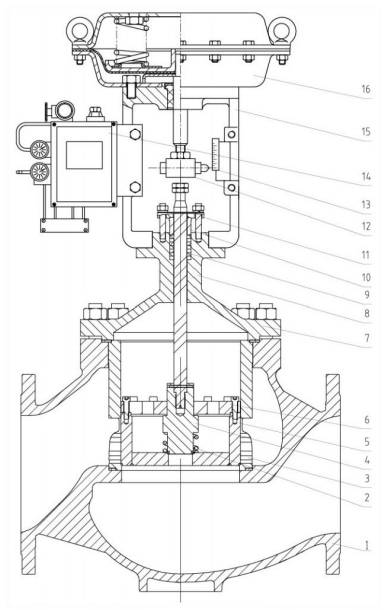

    下載 (4).png

  • 主要性能指標

    CV值及額定行程 CV value and  rated stroke高容量閥芯;高精度流量特性閥芯
    High capacity plug ; High accuracy flow characteristic plug

    流量特性
    Flow
    characteristics
    金屬閥座
    Metal seat ring
    高容量
    high
    capacity
    等百分比特性(%)和線性特性(L)
    Equal percentage character(%) and linear character (L)
    軟閥座
    Soft seat ring
    金屬閥座
    Metal seat ring
    高精度
    high
    accuracy
    等百分比特性(%)和線性特性(L)
    Equal percentage character(%)and linear character (L)
    軟閥座
    Soft seat ring
    可調范圍
    Adjustable range
    50:1
    泄漏等級
    Leakage level
    硬密封(hard sealing):標準(standard)Class IV,特需(special)Class V軟密封(soft sealing): Class VI
    基本誤差
    Fundamenta l error
    標準型:±1.5%(帶定位器);伸長型:±2.5%(帶定位器)
    回差
    Backlash
    標準型:±1.5%(帶定位器);伸長型:±2.5%(帶定位器)
    死區
    Dead zone
    標準型:±0.6%(帶定位器);伸長型:±1%(帶定位器)
    始終點偏差
    Start point
    deviation
    ±2%(帶定位器)
    額定行程偏差
    Rated travel
    deviation
    ±2%(帶定位器)
