方型工業法蘭球閥

三通球閥主要用于截斷或接通介質的前提下實現流道切換功能，方型三通球閥的主要特點是加寬了閥體密封圈與球體的接觸面，規避標準三通球閥閥體密封圈較小接觸面，加之標準三球閥沒有定位設計，當閥門開啟或關閉球體與密封面錯位，使之關不到位產生內漏等現像，選型三通球閥如不是考慮成本問題，方型三通球閥在三通工藝管道中是最佳球閥之一。

獲取報價

咨詢客服

產品詳情

流體掌控間，眾源展非凡

產品特點
應用標準
結構型式
主要性能指標

產品特點

? 閥體采用鑄造、鍛壓等生產工藝，連接方式有法蘭、焊接、快裝、螺紋等連接方式
? 球芯只需繞閥門軸轉90°即可完成全開或全關，動作簡單迅速
? 密封圈采用獨特的彈性唇緣密封技術，保證了零泄漏的切斷要求，特有的自動補償功能使閥門具有更長的使用壽命
? 密封圈材料有聚四氟乙烯、增強型PTFE及硬密封等各種結構，適用于各種工況
? 球芯表面硬化處理后，經磨削、拋光，平滑耐磨
? 球芯等徑直通式流道與管道內徑基本相同，流阻小
? 內裝式閥桿具有更好的安全性和剛性
? 由于球芯與密封圈在開關過程中有剪切作用，故特別適用于如紙漿、污水與其他帶顆粒的漿料類流體
? 可按用戶要求加裝防靜電裝置
應用標準

標準規范
? 設計、制造標準：GB/T 12237-2007
? 法蘭標準：國標GB/T、機械部JB/T、化工部HG/T、美標API、ANSI、德標DIN、日標JIS、JPI、英標BS
? 結構長度標準：GB/T 12221-2005
? 試驗與檢驗標準：GB/T 13927-2008
? 驅動方式：手動、可配驅動（氣動、電動）
? 公稱通徑：DN15~DN100 ISO19.05 ~ 101.6
? 公稱壓力：1.0MPa，1.6MPa
? 適用溫度：國產PTFE -10~100℃、進口PTFE -10~150℃
? 適用介質：氣體、水、油
? 可配驅動：手動、電動、氣動、液動
? 連接標準：機械部標準 JB/T 86-2015 工業法蘭
? 閥體材質：CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)

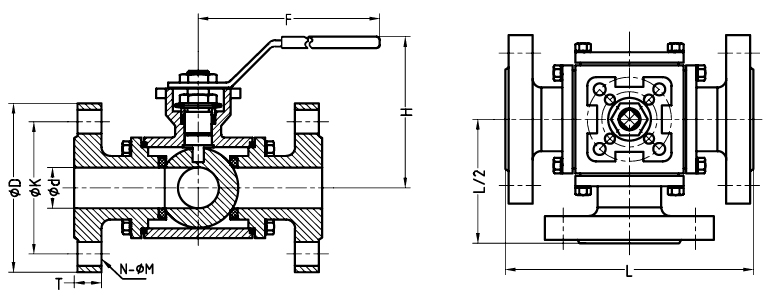

結構型式

主要性能指標

閥體	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體閥桿	1Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥座	聚四氟乙烯PTFE加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片	聚四氟乙烯PTFE不銹鋼/柔性石墨
閥桿座	聚四氟乙烯PTFE不銹鋼/柔性石墨
填料	聚四氟乙烯PTFE增強柔性石墨
填料壓蓋	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度	國產PTFE -10~100℃ 進口PTFE -10~100℃
介質	水、蒸汽、油品	硝酸類		強氧化介質	醋酸類		尿素類

數據
一系列DIN / A series of DIN

規格	d	L	K	D	T	N-M	H	F
DN15	15	158	65	95	16	4-14	89	186.5
DN20	20	169	75	105	18	4-14	98	218
DN25	25	185	85	115	18	4-14	102	218
DN32	32	195	100	140	18	4-18	108.5	235
DN40	40	232	110	150	18	4-18	127	235
DN50	50	253	125	165	20	4-18	139	252
DN65	65	270	145	185	18	4-18	165.7	252
DN80	80	292	160	200	20	4-18	170	252
DN100	100	330	180	220	22	8-18	190	320
