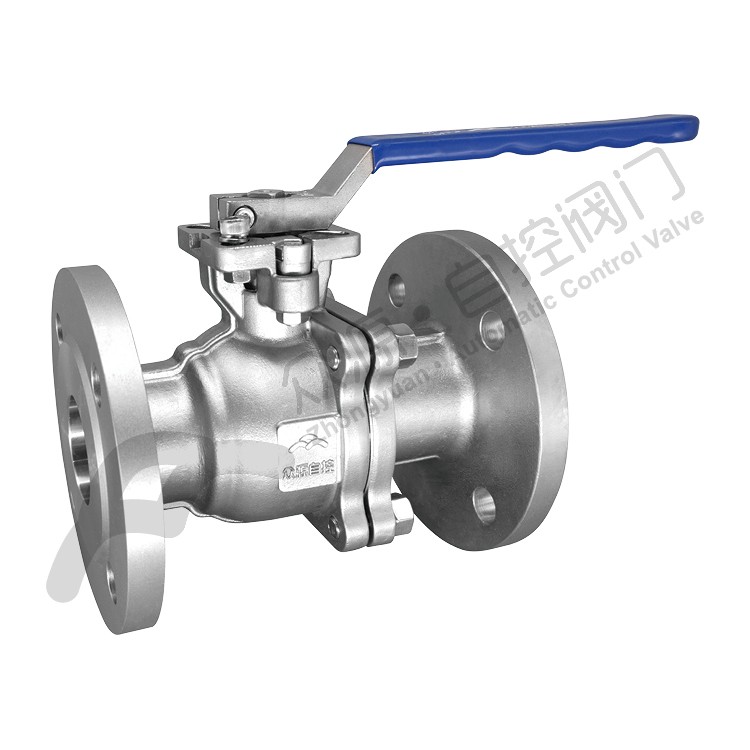

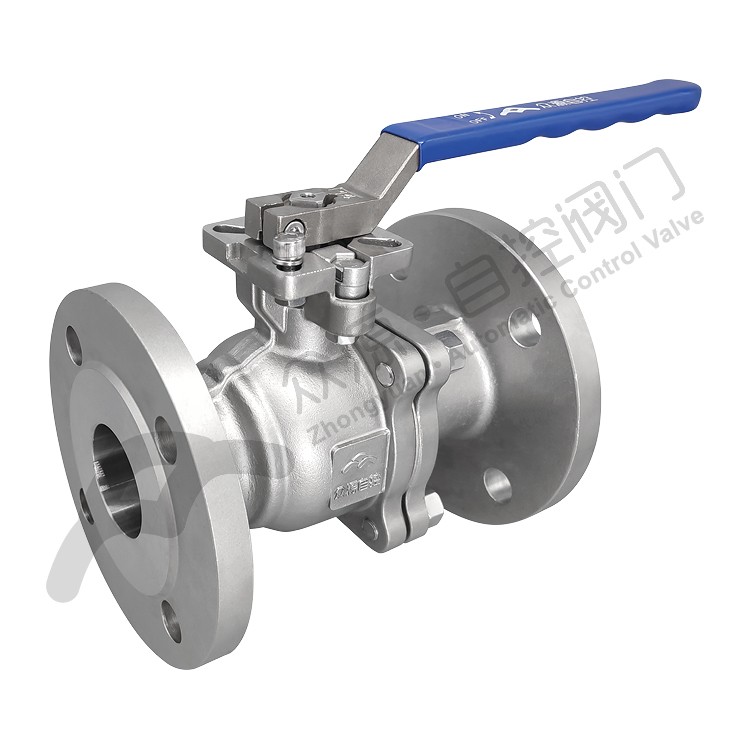

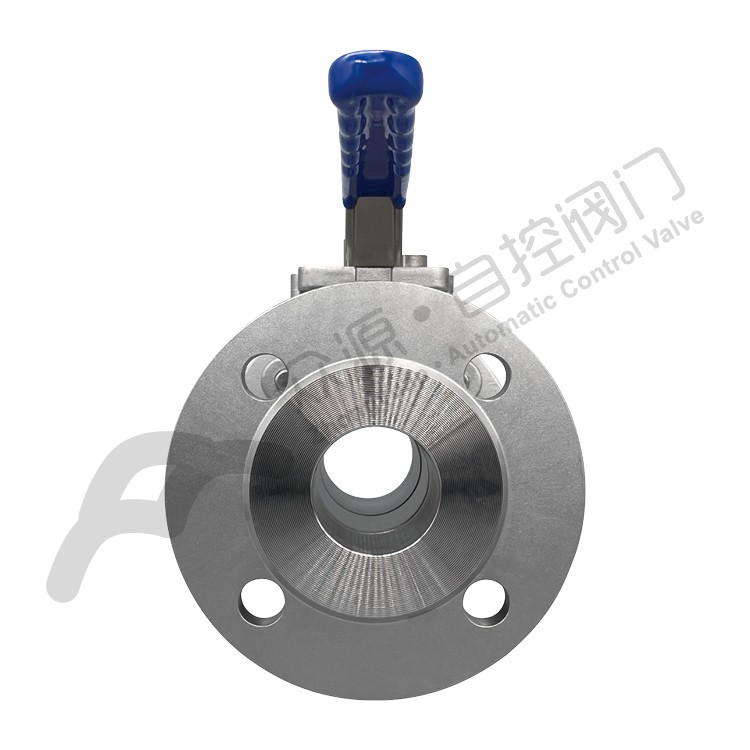

手動法蘭球閥 Q41F-16P

? Q41F-16P手動浮動球閥主要用于截斷或接通介質，也可用于流體的調節與控制

獲取報價

咨詢客服

PDF下載

產品詳情

流體掌控間，眾源展非凡

產品特點
應用標準
結構型式
主要性能指標

產品特點

? 閥體采用鑄造、鍛壓等生產工藝，連接方式有法蘭、焊接、快裝、螺紋等連接方式
? 球芯只需繞閥門軸轉90°即可完成全開或全關，動作簡單迅速
? 密封圈采用獨特的彈性唇緣密封技術，保證了零泄漏的切斷要求，特有的自動補償功能使閥門具有更長的使用壽命
? 密封圈材料有聚四氟乙烯、增強型PTFE及硬密封等各種結構，適用于各種工況
? 球芯表面硬化處理后，經磨削、拋光，平滑耐磨
? 球芯等徑直通式流道與管道內徑基本相同，流阻小
? 內裝式閥桿具有更好的安全性和剛性
? 由于球芯與密封圈在開關過程中有剪切作用，故特別適用于如紙漿、污水與其他帶顆粒的漿料類流體
? 可按用戶要求加裝防靜電裝置
應用標準

標準規范
? 設計、制造標準：GB/T 12237-2007
? 法蘭標準：國標GB/T、機械部JB/T、化工部HG/T、美標API、ANSI、德標DIN、日標JIS、JPI、英標BS
? 結構長度標準：GB/T 12221-2005
? 試驗與檢驗標準：GB/T 13927-2008
? 驅動方式：手動驅動
? 公稱通徑：DN15~DN300
? 公稱壓力：1.6MPa，2.5MPa，4.0MPa，6.4Mpa
? 適用溫度：國產PTFE -10~100℃、進口PTFE -10~150℃、密封材質可選硬質合金密封（可配球體滲氮工藝，溫度可耐350℃，配球體鍍硬鉻Ni60工藝，溫度可耐500℃）
? 適用介質：氣體、水、油
? 可配驅動：電動、氣動、液動
? 生產標準：GB/T 12237-2007
? 閥體材質：鑄鋼、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)

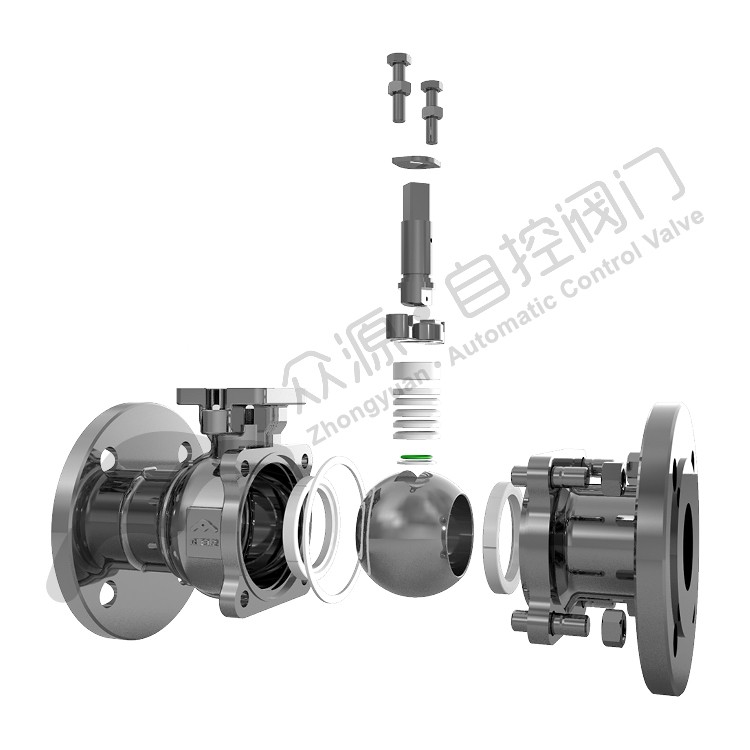

結構型式

主要性能指標

主要零件材料

閥體	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體閥桿	1Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥座	聚四氟乙烯PTFE加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片	聚四氟乙烯PTFE不銹鋼/柔性石墨
閥桿座	聚四氟乙烯PTFE不銹鋼/柔性石墨
填料	聚四氟乙烯PTFE增強柔性石墨
填料壓蓋	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度	國產PTFE -10~100℃ 進口PTFE -10~100℃
介質	水、蒸汽、油品	硝酸類		強氧化介質	醋酸類		尿素類

數據

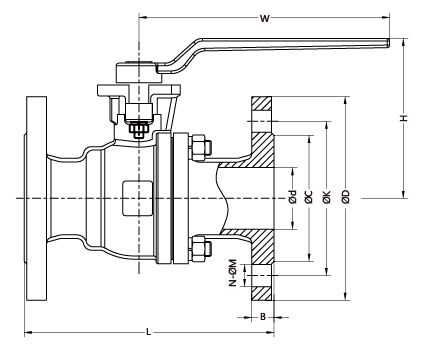

規格	d	L	D	K	C	B	Z-ΦM	H	W
DN15	15	130	95	65	45	16	4-Φ14	75	110
DN20	20	130	105	75	58	18	4-Φ14	77	130
DN25	25	140	115	85	68	18	4-Φ14	85	150
DN32	32	165	140	100	78	18	4-Φ18	97	190
DN40	40	165	150	110	88	18	4-Φ18	103	200
DN50	50	203	165	125	102	18	4-Φ18	115	220
DN65	65	222	185	145	122	18	8-Φ18	140	230
DN80	80	241	200	160	138	20	8-Φ18	165	280
DN100	100	305	220	180	158	20	8-Φ18	190	280
DN125	125	320/356	250	210	188	22	8-Φ18	215	320
DN150	150	360/394	285	240	212	22	8-Φ22	250	360
DN200	200	400/457	340	295	268	24	12-Φ22	295	1000
