氣動薄型法蘭球閥

超薄型法蘭球閥是引進意大利技術進行國產化設計而發展出的新一代超短距法蘭球閥，國內另稱之為“意式球閥”和“對夾球閥”，國內通常給的型號是Q71F-16P對夾球閥的型號，但與標準的對夾球閥多兩端自帶法蘭，所以超薄球閥完全可以替代法蘭球閥來使用。

超薄型法蘭球閥閥體采用標準ISO高平臺，可配氣動執行器，電動執行器，可加裝閥位反饋、機械定位器、智能定位器可配合各種自控工藝所需。

產品詳情

產品特點

? 該薄型球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥
? 采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點
? 球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在食品、藥業、日化、精細化、生化、化工、糧油、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制
應用標準

標準規范
? 驅動方式：氣動、可配驅動電動
? 公稱通徑：DN15-DN200
? 公稱壓力：1.6MPa，可以定制2.5MPa
? 適用溫度：國產PTFE -10~100℃、進口PTFE -10~150℃
? 適用介質：氣體、水、油
? 可選附件：限位開關、定位器、電磁閥、過濾調壓閥、手輪
? 連接標準：機械部標準JB/T 86-2015工業法蘭
? 閥體材質：鑄鋼、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)

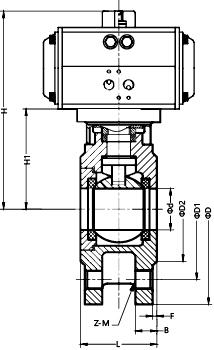

結構型式
特殊規格

特殊選項
? 防爆型：防爆等級：Exd II CT5
? 調節型：輸入4~20mA、0~5V.DC、0~10V.DC等信號，實現閥門調節功能
? 手動功能：電動執行器配有手動裝置，開閥、關閥功能
