首頁>產品中心>球閥系列>法蘭球閥系列

三通法蘭球閥

? 三通法蘭球閥主要用于截斷或接通介質的前提下實現流道切換功能

產品詳情

流體掌控間，眾源展非凡

產品特點
應用標準
結構型式
主要性能指標

產品特點

? 流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小
? 開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉
? 密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封
? 閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞
? 球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，可配氣動執行器，電動執行器
應用標準

標準規范
? 設計、制造標準：GB/T 12237-2007
? 法蘭標準：國標GB/T、機械部JB/T、化工部HG/T、美標API、ANSI、德標DIN、日標JIS、JPI、英標BS
? 結構長度標準：GB/T 12221-2005
? 試驗與檢驗標準：GB/T 13927-2008
? 驅動方式：氣動驅動
? 公稱通徑：DN15~DN300
? 公稱壓力：1.6MPa，2.5MPa，4.0MPa
? 適用溫度：國產PTFE -10~100℃、進口PTFE -10~150℃、密封材質可選硬質合金密封（可配球體滲氮工藝，溫度可耐350℃，配球體鍍硬鉻Ni60工藝，溫度可耐500℃）
? 適用介質：氣體、水、油
? 可配驅動：手動、電動、氣動、液動
? 生產標準：GB/T 12237-2007
? 閥體材質：鑄鋼、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)

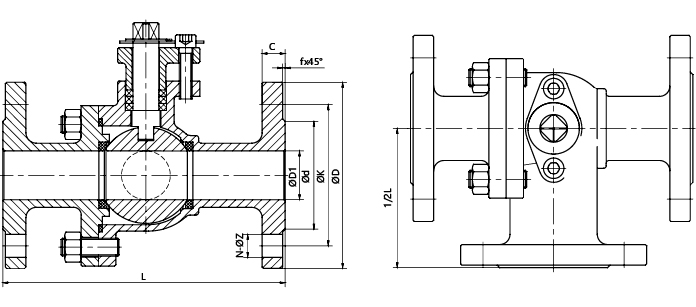

結構型式

主要性能指標

主要零件材料

閥體	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體閥桿	1Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥座	聚四氟乙烯PTFE加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片	聚四氟乙烯PTFE不銹鋼/柔性石墨
閥桿座	聚四氟乙烯PTFE不銹鋼/柔性石墨
填料	聚四氟乙烯PTFE增強柔性石墨
填料壓蓋	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度	國產PTFE -10~100℃ 進口PTFE -10~100℃
介質	水、蒸汽、油品	硝酸類		強氧化介質	醋酸類		尿素類

DN	D1	d	K	D	f	C	N-ΦZ	L
15	15	45	65	95	2	14	4-Φ14	150
20	20	55	75	105	2	14	4-Φ14	160
25	25	65	85	115	2	14	4-Φ14	180
32	32	78	100	135	2	16	4-Φ18	200
40	40	85	110	145	2	16	4-Φ18	220
50	50	100	125	160	2	16	4-Φ18	240
65	65	120	145	180	2	18	4-Φ18	260
80	80	135	160	195	2	20	8-Φ18	280
100	100	155	180	215	2	20	8-Φ18	320
125	125	185	210	245	2	22	8-Φ18	380
150	150	210	240	280	2	24	8-Φ22	440
200	200	265	295	335	2	26	12-Φ22	550
250	250	320	355	405	2	26	12-Φ26	670
300	300	375	410	460	2	28	12-Φ26	720
