產品特點
閥座和閥體密封
? 嵌入式閥體密封
? 確保閥門內外的密封性
? 獨特的閥座輪廓設計
? 保證上下游密封效果
? 彈性閥座吸收壓縮應力
? 閥座自動調節支撐設計優化操作扭矩
? 閥座凸沿設計
? 防止上游壓力大于下游時閥座
? 產生軸向竄動
-
應用標準
標準規范
? 驅動方式：手動、可配驅動（氣動、電動 ）
? 公稱通徑：DN15~DN100
? 公稱壓力：1.6MPa，可以定制1.6MPa以上更高壓力
? 適用溫度：國產PTFE -10~100℃、進口PTFE -10~150℃
? 可配驅動：手動、電動、氣動
? 閥體材質：鑄鋼、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)
-

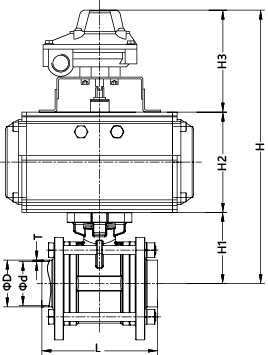

結構型式
-
主要性能指標
技術參數
? 法蘭標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產
? 閥體材質：CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)等
? 工作壓力：1.0Mpa-2.5Mpa
? 工作溫度：-15℃-180℃
? 連接方式：內螺紋、外螺紋、工業法蘭、衛生法蘭、對焊、承插焊、快裝、卡套
? 驅動方式：氣動執行器、電動執行器、液動執行器
? 公稱通徑：DN8-DN100 ∮12.7-∮101.6
| 規格 | d | D | T | L | H | F |
| Φ12.7 | 9.7 | 12.7 | 1.5 | 64 | 64 | 100 |
| Φ19.05 | 16.05 | 19.05 | 1.5 | 73 | 66 | 100 |
| Φ25.4 | 22.4 | 25.4 | 1.5 | 86 | 74.5 | 110 |
| Φ31.8 | 28.8 | 31.8 | 1.5 | 93 | 93.5 | 165 |
| Φ38.1 | 35.1 | 38.1 | 1.5 | 111 | 99 | 165 |
| Φ50.8 | 47.5 | 50.8 | 1.5 | 146 | 113.5 | 180 |
| Φ63.5 | 59.5 | 63.5 | 2(1.5) | 152 | 125 | 180 |
| Φ76.2 | 72.2 | 76.2 | 2 | 186 | 145 | 240 |
| Φ88.9 | 84.9 | 88.9 | 2 | 216 | 153 | 240 |
| Φ101.6 | 97.6 | 101.6 | 2 | 266 | 175 | 320 |
