首頁>產品中心>球閥系列>片式球閥系列

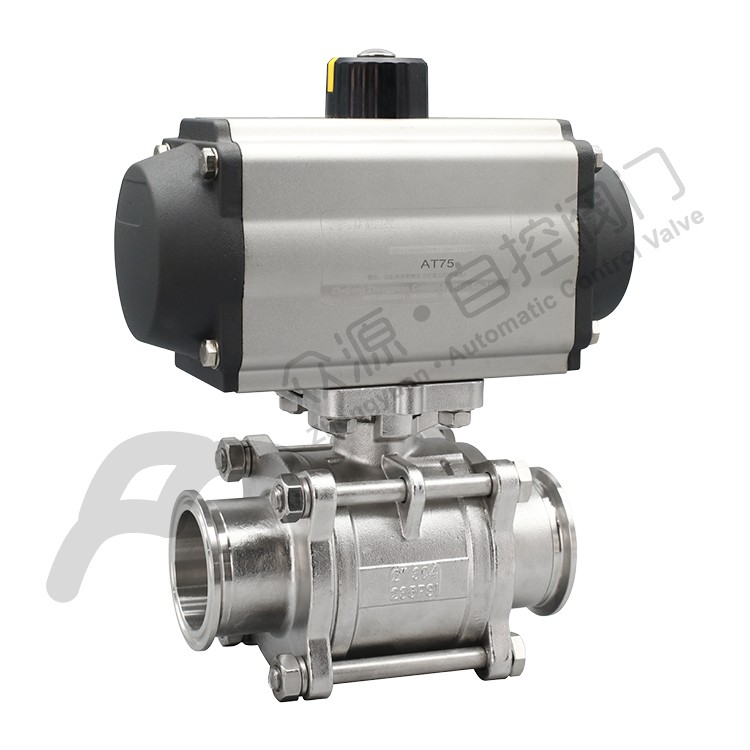

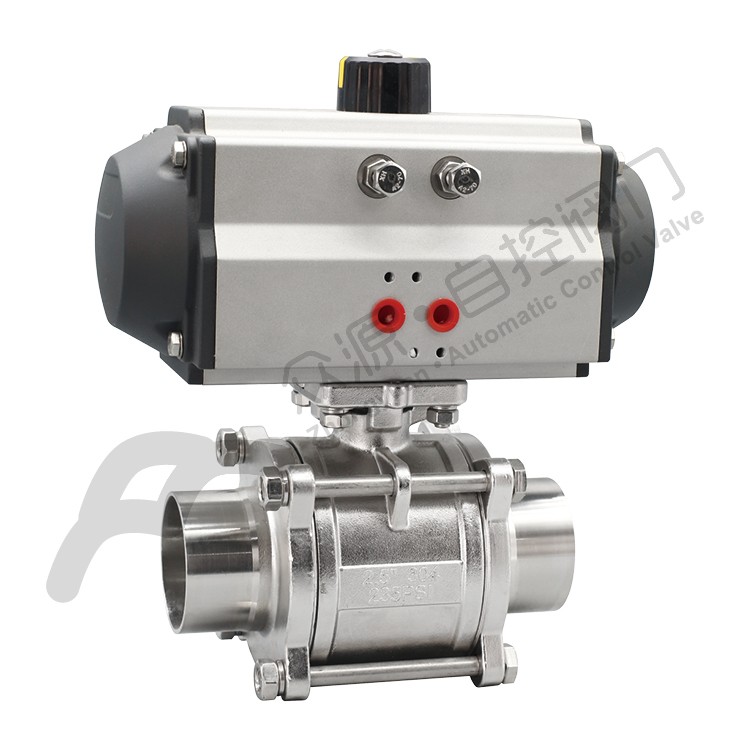

三片式氣動球閥

三片式氣動球閥連接方式非常多樣化，內螺紋、工業厚壁管焊接、衛生薄壁管道標準對焊、3A標準衛生薄壁管道自動對焊、快裝、衛生法蘭，國標法蘭等。

三片式氣動球閥閥體采用的是精密真空蠟模鑄造先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

三片式氣動球閥閥體采用標準ISO高平臺，可配氣動執行器，電動執行器，可加裝閥位反饋、機械定位器、智能定位器可配合各種自控工藝所需。

產品詳情

流體掌控間，眾源展非凡

結構型式
主要性能指標

結構型式

氣動焊接三片式球閥

規格	d	D	T	L	H	H2
Φ12.7	9.7	12.7	1.5	73	134.5	92
Φ19.05	16.05	19.05	1.5	73	134.5	92
Φ25.4	22.4	25.4	1.5	86	155.5	108
Φ31.8	28.8	31.8	1.5	93	177	120
Φ38.1	35.1	38.1	1.5	111	191.5	129
Φ50.8	47.8	50.8	1.5	146	216	137
Φ63.5	59.5 (60.5)	63.5	2 (1.5)	152	240.5	153
Φ76.2	72.2	76.2	2	186	274	175
Φ88.9	84.9	88.9	2	216	285	175
Φ101.6	97.6	101.6	2	270	322	192

自動焊接三片式球閥

規格	d	D	T	L	H	H2
Φ12.7	9.7	12.7	1.5	120	134.5	92
Φ19.05	16.05	19.05	1.5	130	134.5	92
Φ25.4	22.4	25.4	1.5	130	155.5	108
Φ31.8	28.8	31.8	1.5	140	177	120
Φ38.1	35.1	38.1	1.5	155	191.5	129
Φ50.8	47.8	50.8	1.5	170	216	137
Φ63.5	59.5(60.5)	63.5	2 (1.5)	180	240.5	153
Φ76.2	72.2	76.2	2	230	274	175
Φ88.9	84.9	88.9	2	240	285	175
Φ101.6	97.6	101.6	2	270	322	192

氣動快裝三片式球閥

配管外徑	d	C	L	H	H1	H2
Φ12.7×1.5	9.7	50.5	92	134.5	42.5	92
Φ19.05×1.5	16.05	50.5	97	134.5	42.5	92
Φ25.4×1.5	22.4	50.5	110	155.5	47.5	108
Φ31.8×1.5	28.8	50.5	118	177	57	120
Φ38.1×1.5	35.1	50.5	137	191.5	62.5	129
Φ50.8×1.5	47.8	64	158	216	79	137
Φ63.5×2 (1.5)	59.5(60.5)	77.5	179	240.5	87.5	153
Φ76.2×2	72.2	91	216	240.5	99	175
Φ88.9×2	85	106	217	285	110	175
Φ101.6×2	97.6	119	270	274	130	192

氣動三片式衛生法蘭球閥

規格	d	D	K	n-m	L	B	H	H1	H2
Φ12.7×1.5	9.7	79	67.5	4-Φ7	120	10	134.5	42.5	92
Φ19.05×1.5	16.05	79	67.5	4-Φ7	120	10	134.5	42.5	92
Φ25.4×1.5	22.4	79	67.5	4-Φ7	133	10	155.5	47.5	108
Φ31.8×1.5	28.8	79	67.5	4-Φ7	140	10	177	57	120
Φ38.1×1.5	35.1	88	75	4-Φ7	158	10	191.5	62.5	129
Φ50.8×1.5	47.8	100	87.2	4-Φ9	198	10	216	79	137
Φ63.5×2	59.5	114	99	4-Φ9	206	10	240.5	87.5	153
Φ76.2×2	72.2	130	115	4-Φ9	242	11	274	99	175
Φ88.9×2	84.9	140	125	4-Φ9	274	11	285	110	175
Φ101.6×2	97.6	162	147.5	6-Φ9	330	11	322	130	192

氣動國標法蘭三片式球閥

規格	d	D	K	n-m	L	B	H	H1	H2
15	15	95	65	4-Φ14	130	12	134.5	42.5	92
20	20	105	75	4-Φ14	140	13	134.5	42.5	92
25	25	115	85	4-Φ14	150	13	155.5	47.5	108
32	32	135	100	4-Φ18	165	14	177	57	120
40	40	145	110	4-Φ18	180	14	191.5	62.5	129
50	50	160	125	4-Φ18	200	14	216	79	137
65	65	180	145	4-Φ18	220	16	240.5	87.5	153
80	80	195	160	8-Φ18	250	16	240.5	99	175
100	100	215	180	8-Φ18	280	18	274	130	192

主要性能指標

技術參數
? 法蘭標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產
? 閥體材質：CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)等
? 工作壓力：1.0Mpa-2.5Mpa
? 工作溫度：-15℃-180℃
? 連接方式：內螺紋、外螺紋、工業法蘭、衛生法蘭、對焊、承插焊、快裝、卡套
? 驅動方式：氣動執行器、電動執行器、液動執行器
? 公稱通徑：DN8-DN100 ∮12.7-∮101.6
