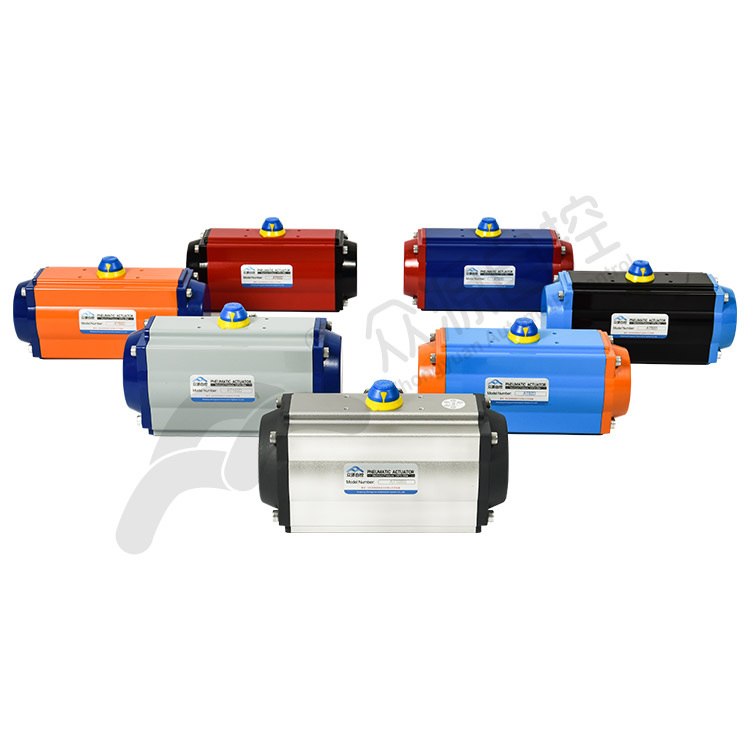

該系列新型齒輪齒條式氣動執行器綜合了國內外技術，通過 CAD 三維模型創優化設計，外形美觀緊湊、現代化；并采用實用新型材料、新工藝，使產品的質量、性能更加可靠;多規格選型更經濟實惠；產品全面符合最新國際標準技術規范，滿足現在和未來的需求。
· 齒輪齒條雙活塞對稱結構設計，動作快速平穩，精度高輸出功率大，通過簡單的改變活塞裝配位置可得到反方向旋轉。

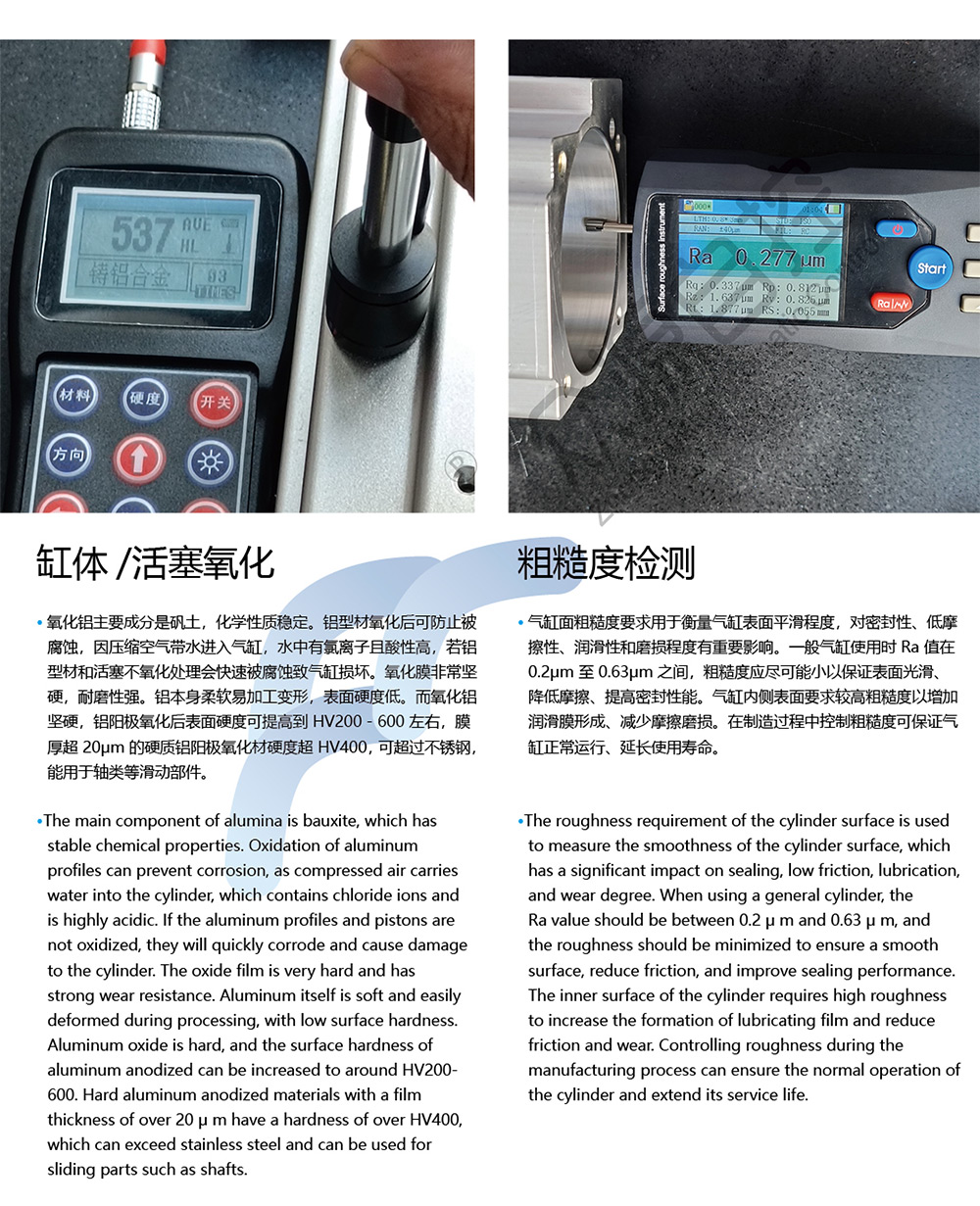

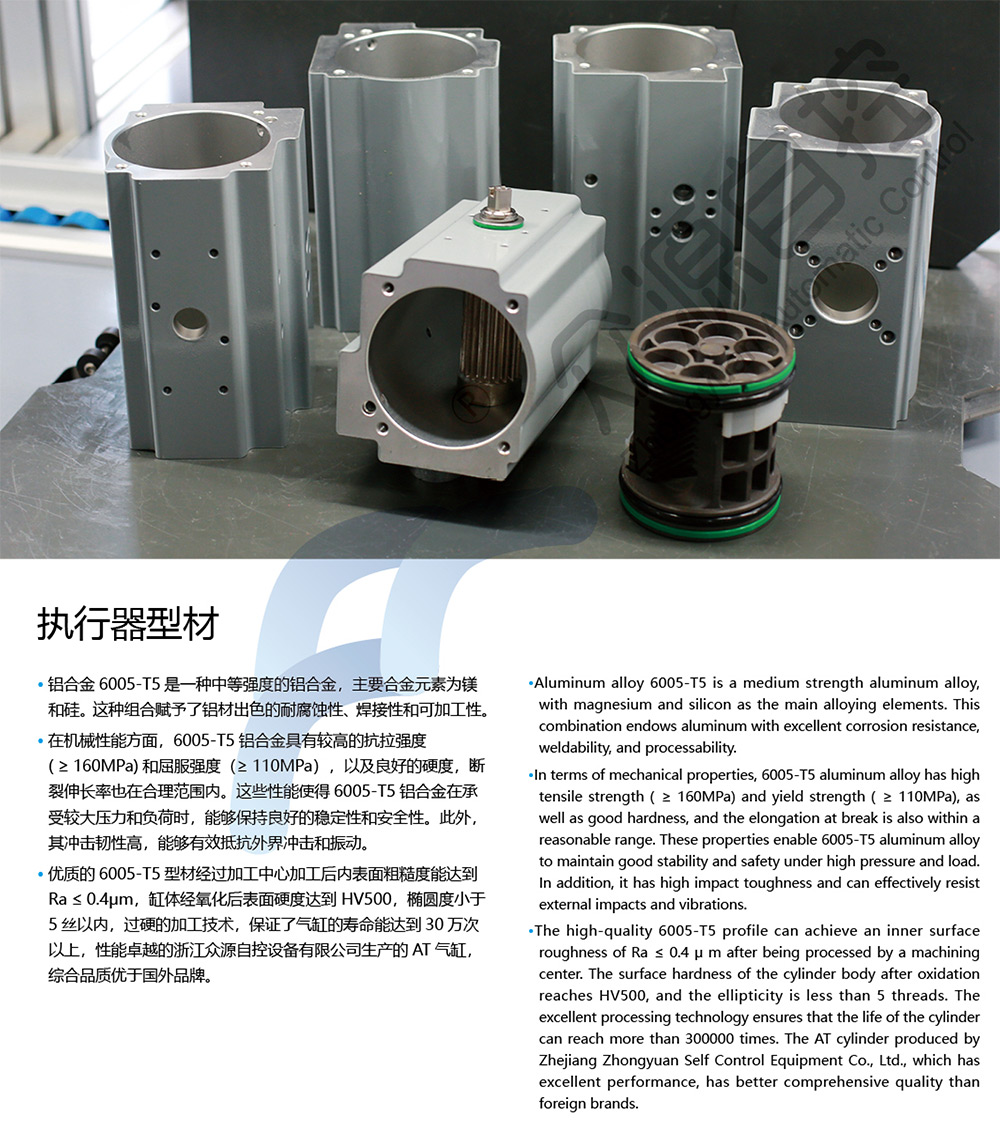

· 擠壓的優質鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理(特殊情況下陽極氧化 +特氟隆涂層)，使壽命更長，摩擦系數低。
· 一體式設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧來改變作用方式。
· 組合式預壓安全彈簧組，不論在裝配過程或使用現場中都能方便而安全的安裝或增減彈簧數量。
· 外部側面兩個單獨的調節螺釘對于已安裝在閥門上的執行器更是精確方便，調節閥開和閥關位置，如需全行程調節時則另外2個端蓋處配置較長調螺釘。
· 多功能位置指示器，現場可視化指示，符合 VDI/VDE3845、NAMUR 標準槽，能安裝并輸出所有附件，如限位開關盒、電氣定位器、位置傳感器
· 氣源接口符合 NAMUR 標準，可直接安裝NAMUR標準電磁閥。
· 活塞背面的復合材料軸瓦和導向環以及輸出軸的軸承等，可防止金屬對金屬的摩擦，并且增加潤滑，使其低摩擦、長壽命。
· 所有的緊固件均采用不誘鋼材料，長期抗腐蝕。
· 連接部分符合國際標準規范ISO5211，IN3337(F03-F25)使產品安裝具有互換性、通用性。

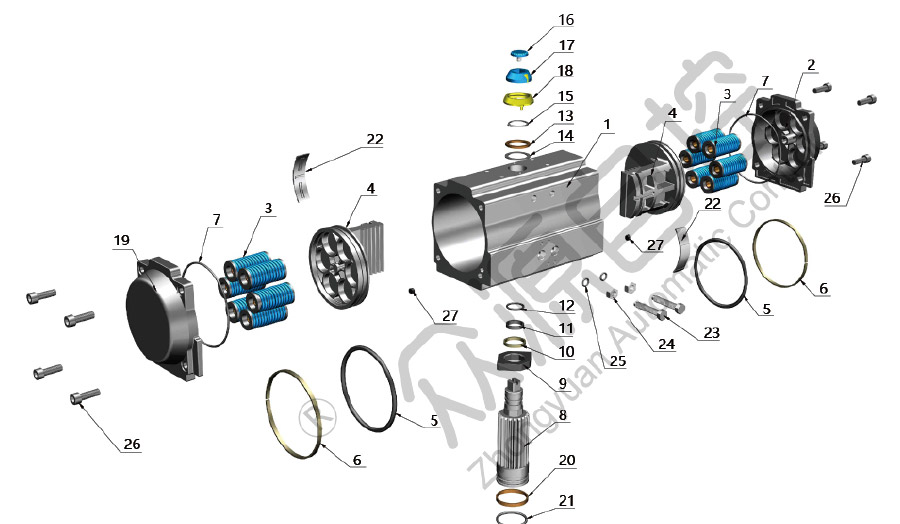

序號 | 數量 | 名稱 | 材質 |
1 | 1 | 缸體 | 鋁合金 |
2 | 1 | 右端蓋 | 鑄鋁合金 |
3 | 6-12 | 彈簧組 | 合金彈簧鋼 |
4 | 2 | 活塞 | 鑄鋁合金 |
5 | 2 | 〇型圈（活塞） | NBR |
6 | 2 | 活塞環 | 復合材料 |
7 | 2 | 〇型圈（端蓋） | NBR |
8 | 1 | 齒輪軸 | 304/ 碳鋼鍍鎳 |
9 | 1 | 調整凸輪 | 20#鍍鋅 |
10 | 1 | 推力墊片(齒輪軸) | 尼龍46 |
11 | 1 | 耐磨套(齒輪軸頂部) | 尼龍45 |
12 | 1 | 〇型圈(齒輪軸頂部) | NBR |
13 | 1 | 推力墊片(齒輪軸頂部) | 尼龍46 |
14 | 1 | 薄平墊 | 304 |
15 | 1 | 軸用彈性擋圈 | 304 |
16 | 1 | 塑料嬛釘 | 304+塑料 |
17 | 1 | 指示蓋 | 塑料 |
18 | 1 | 角度環 | 塑料 |
19 | 1 | 左端蓋 | 鑄鋁合金 |
20 | 1 | 耐磨套(齒輪軸底部) | 尼龍45 |
21 | 1 | O型圈(齒輪軸底部) | NBR |
22 | 1 | 導向軸瓦(活塞靠背) | 復合材料 |
23 | 2 | 調節螺栓 | 304 |
24 | 2 | 調節螺母 | 304 |
25 | 2 | 0型圈(調節螺絲) | NBR |
26 | 8 | 內六角螺栓 | 304 |
27 | 2 | 堵頭 | NBR |
